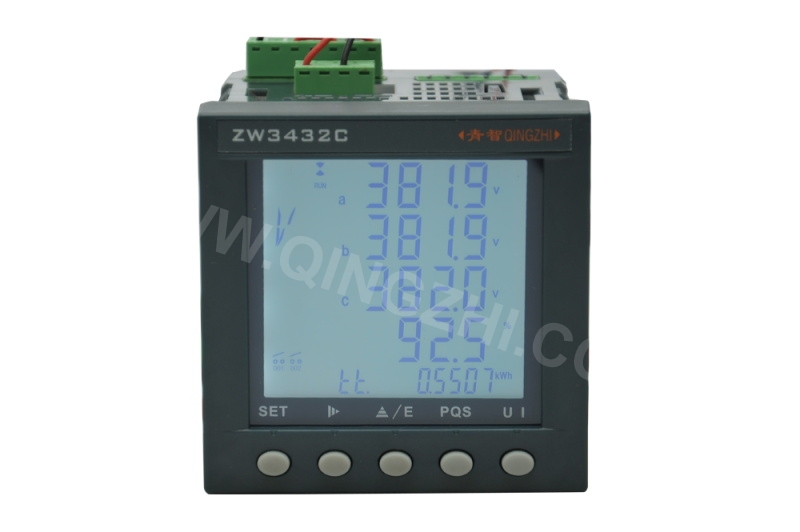

- ZW3432C
咨詢熱線：021-53080555
產品詳情
一 產品主要特性：
l 真有效值3路電流及中線測量
l 真有效值3相/線電壓測量
l 各相及總有功功率測量
l 各相及總無功功率測量
l 各相及總視在功率測量
l 各相及總功率因數測量
l 四象限有功電能測量
l 四象限無功電能測量
l 電壓頻率測量
l 50次諧波測量
l 需量測量
l 電壓電流不平衡度測量
l 接受電流互感器CT和電壓互感器PT輸入
l 直接測量電壓達到500V
l 可記錄數據的最大值和最小值及其發生時間
l 可修改的具有延時功能的定值報警和繼電器輸出功能
l 具有報警事件記錄功能
l 可通過大液晶顯示屏輕松修改設置（具有密碼保護功能）
l 符合Modbus -RTU協議帶光電隔離的RS-485通訊接口
l 電能脈沖輸出
l 具有擴展功能接口
l 具有數據保存功能，掉電后數據可保存10年
二 儀表主要技術參數
|
測量參數 |
測量范圍 |
測 量 誤 差 |
分辨力 |
過載 |
|
電壓 |
10.0～500.0V AC |
±（0.4%讀數+0.1%量程） |
0.1V |
120% |
|
電流 |
0.01～5A AC |
±（0.4%讀數+0.1%量程） |
0.001A |
120% |
|
有功功率 |
U*I*COSΦ |
PF=1.0： ±（0.4%讀數+0.1%量程） |
0.1W |
|
|
有功電能 |
99999999 kWh |
0.0001 kWh |
|
|
|
無功功率 |
U*I*SINΦ |
PF=0.0： ±（0.8%讀數+0.2%量程） |
0.1Var |
|
|
無功電能 |
99999999 kVarh |
0.0001 kVarh |
|
|
|
視在功率 |
U*I |
±（0.4%讀數+0.1%量程） |
0.1VA |
|
|
功率因數 |
0.20～1.00 |
±0.02 |
0.001 |
|
|
頻 率 |
45～65Hz 350～450Hz |
±0.05Hz |
0.01Hz |
|
|
諧波 |
1～50 次 |
B級（GB/T19862-2005） |
|
|
三 其他技術參數如下：
|
電壓輸入（每路） |
|
|
輸入范圍 |
10～500V AC |
|
輸入阻抗 |
4MΩ |
|
電流輸入（每路） |
|
|
輸入范圍 |
0.01～5A AC |
|
輸入阻抗 |
<0.1Ω |
|
繼電器輸出（2路） |
|
|
觸點類型 |
每路一常開一常閉機械觸點 |
|
觸點容量 |
2A/250V AC |
|
串口 |
|
|
類型 |
光電隔離RS-485 |
|
協議 |
Modbus-RTU |
|
波特率 |
9600、19200、38400 bps |
|
工作環境 |
|
|
溫度 |
0～40℃ |
|
濕度 |
<75%RH |
|
大氣壓力 |
80～106 kPa |
|
工作電源 |
|
|
供電電壓 |
85～265V AC 100～300V DC |
|
供電頻率 |
45～65Hz或 直流 |
|
整機功耗 （帶擴展） |
<10VA |
|
其它參數 |
|
|
外形尺寸 |
96 X 96 X 100mm 帶擴展96 X 96 X 125mm |
|
開口尺寸 |
92 X 92mm |
四 常見問題處理表
|
現 象 |
原 因 |
對 策 1 |
對 策 2 |
|
|
顯示 |
所有顯示 閃爍、不 顯示 |
工作電源異常 |
檢查電源電 壓是否正常 |
檢查電源 端子連接 情況 |
|
顯示亂碼 |
附近有強干擾 |
遠離強烈的 干擾環境
|
程序異常， 退回公司 |
|
|
數據 |
有底數 |
電源干擾 或環境干擾 |
遠離強烈的 干擾環境 |
工作電源與 其它設備 電源分離 |
|
數據跳動，無法讀值
|
信號干擾 或信號諧波 |
處理強烈的 干擾信號 |
處理信號諧 波，或選用 其它儀表 |
|
|
數據異常
|
PT、CT設置異常(輸入信號滿量 程時600V，6A PT*CT<=19884） |
檢查參數設置 |
重新設置參數 |
|
|
報警 |
報警功 能異常 |
參數設置不適宜 |
重新設置參數 |
參照6.3執行 |
|
通訊功能 |
通訊不 成功 |
RS485轉換 器及連線 |
檢查轉換器 連線位置 |
參照5.1檢 查信號電平
|
|
通訊參數 設置不正 確 |
檢查儀表與 計算機的通 訊參數的設置 |
參照光盤 內容檢查 |
||
|
接收的數據經常出錯 |
硬件線路接 觸不良通訊 線路環境干擾 |
檢查硬件線 路連接的可 靠性 |
采用帶屏 蔽的通訊 線纜，降低 環境干擾。 |
|
